Условие |
Решение
|
Наличие |
| 10-049 |
По данным кривой, изображенной на рис. 34. построить график зависимости от внешнего сопротивления R цепи: к.п.д. ? элемента, полной мощности Р0 и полезной мощности Р. Кривые построить для значений внешнего сопротивления R, равных: 0, r, 2r, Зr, 4r и 5r, где r — внутреннее сопротивление элемента. |
|
бесплатно |
| 10-050 |
Элемент замыкают сначала на внешнее сопротивление R1 = 2 Ом, а затем на внешнее сопротивление R2 = 0,5 Ом. Найти э.д.с. Е элемента и его внутреннее сопротивление r, если известно, что в каждом из этих случаев мощность, выделяющаяся во внешней цепи, одинакова и равна Р = 2,54 Вт. |
|
бесплатно |
| 10-051 |

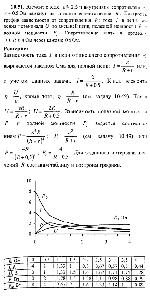

Элемент с э.д.с. Е = 2 В и внутренним сопротивлением r = 0,5 Ом замкнут на внешнее сопротивление R. Построить график зависимости от сопротивления R: тока I в цепи, падения потенциала U во внешней цепи, полезной мощности Р и полной мощности Р0. Сопротивление R взять в пределах 0?R?4 Ом через каждые 0,5 Ом. |
|
бесплатно |
| 10-052 |
Элемент, э.д.с. которого Е и внутреннее сопротивление r, замкнут на внешнее сопротивление R. Наибольшая мощность во внешней цепи равно 9 Вт. Сила тока, текущего при этих условиях по цепи равна 3 А. Найти Е и r. |
|
бесплатно |
| 10-053 |
Э.д.с. батареи Е = 120 В, сопротивления R3 = 30 Ом, R2 = 60 Ом (рис. 35). Амперметр показывает ток I = 2 А. Найти мощность Р, выделяющуюся в сопротивлении R1. |
|
бесплатно |
| 10-054 |
Э.д.с. батареи Е = 100 В, ее внутреннее сопротивление r = 2 Ом, сопротивления R1 = 25 Ом и R2 = 78 Ом (рис. 35). На сопротивлении R1 выделяется мощность P1 = 16 Вт. Какой ток I показывает амперметр? |
|
бесплатно |
| 10-055 |
Э.д.с. батареи Е = 120 В, сопротивления R1 = 25 Ом, R2 = R3 = 100 Ом, (рис. 36), Найти мощность Р1, выделяющуюся на сопротивлении R1. |
|
бесплатно |
| 10-056 |

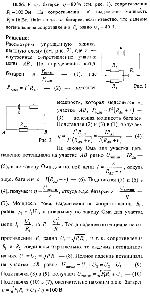

К.п.д. батареи ? = 80%, сопротивление R1 = 100 Ом (рис. 36). На сопротивлении R1 выделяется мощность Р1 = 16 Вт. Найти э.д.с. Е батареи, если известно, что падение потенциала на сопротивления R3 равно U1 = 40 В. |
|
бесплатно |
| 10-057 |

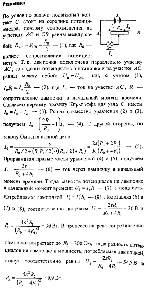

Э.д.с. батареи Е = 120 В, полное сопротивление потенциометра R0 = 120 Ом. Сопротивление R лампочки меняется при нагревании от 30 до 300 Ом. На сколько меняется при этом разность потенциалов U на лампочке, если подвижный контакт с стоит на середине потенциометра? На сколько при этом меняется мощность Р, потребляемая лампочкой? |
|
бесплатно |
| 10-058 |
Разность потенциалов между точками А и В равна U = 9 В. Имеются два проводника с сопротивлениями R1 = 5 Ом и R2 = 3 Ом. Найти количество теплоты Qt, выделяющееся в каждом проводнике в единицу времени, если проводники между точками А и В соединены: а) последовательно; б) параллельно. |
|
бесплатно |
| 10-059 |
Две электрические лампочки включены в сеть параллельно. Сопротивление первой лампочки 360 Ом, сопротивление второй 240 Ом. Какая из лампочек поглощает большую мощность? Во сколько раз? |
|
бесплатно |
| 10-060 |
Калориметр имеет спираль сопротивлением R1 = 60 Ом, которая включена в цепь, как показано на рис. 38. Сопротивление R2 = 300 Ом. Амперметр показывает ток I = 6 А. На сколько нагревается масса т = 480 г воды, налитой в калориметр, за время t = 5 мин пропускания тока? |
|
бесплатно |
| 10-061 |
Какой объем воды V можно вскипятить, затратив электрическую энергию W = 3 кВт?ч? начальная температура воды t0 = 10?C. |
|
бесплатно |
| 10-062 |
Какую мощность Р потребляет нагреватель электрического чайника, если объем V = 1 л воды закипает через ? = 5 мин? Каково сопротивление R нагревателя, если напряжение в сети U = 120 В? Начальная температура воды t0 = 13,5?C. |
|
бесплатно |
| 10-063 |
На плитке мощностью Р = 0,5 кВт стоит чайник, в который налит объем V = 1 л воды при t0 = 16 °С. Вода в чайнике закипела через время t = 20 мин после включения плитки. Какое количество теплоты Q потеряно при этом на нагревание самого чайника, на излучение и т. д.? |
|
бесплатно |
| 10-064 |
Нагреватель электрической кастрюли имеет две одинаковые секции с сопротивлением R = 20 Ом каждая. Через какое время t закипит объем V = 2,2 л воды, если: а) включена одна секция; б) обе секции включены последовательно; в) обе секции включены параллельно? Начальная температура воды t0 = 16 °C, напряжение в сети U = 110 В, к.п.д. нагревателя ? = 85%. |
|
бесплатно |
| 10-065 |
Нагреватель электрического чайника имеет две секции. При включении одной из них вода в чайнике закипит через время t1 = 15 мин, при включении другой — через время t2 = 30 мин. Через какое время t закипит вода в чайнике, если включить обе секции: а) последовательно; б) параллельно? |
|
бесплатно |
| 10-066 |
Нагреватель электрического чайника сопротивлением R1 включен в цепь, как показано на рис. 39. Э.д.с. батареи Е = 120 В, сопротивление R2 = 10 Ом. Амперметр показывает ток I = 2 А. Через какое время t закипит объем V = 0,5 л воды? Начальная температура воды t0 = 4 °С. К.п.д. нагревателя ? = 76%. |
|
бесплатно |
| 10-067 |
Калориметр имеет спираль сопротивлением R1, которая включена в цепь, как показано на рис. 40. Э.д.с. батареи Е = 110 В, к.п.д. спирали ? = 80%. В калориметр налита масса m = 500 г керосина. Амперметр показывает ток I = 2 А, вольтметр показывает напряжение U = 10,8 В. Каково сопротивление R1 спирали? Найти удельную теплоемкость с керосина, если за время t = 5 мин пропускания тока керосин нагрелся на ?t = 5 °C. Каково сопротивление R2? Сопротивление вольтметра считать бесконечно большим. |
|
бесплатно |
| 10-068 |
Объем V = 4,5 л воды можно вскипятить, затратив электрическую энергию W = 0,5 кВт·ч. Начальная температура воды t0 = 23?C. Найти к.п.д. ? нагревателя. |
|
бесплатно |
| 10-069 |
Для отопления комнаты пользуются электрической печью, включенной в сеть напряжением 120 В. Комната теряет в сутки 20 800 ккал тепла. Требуется поддерживать температуру комнаты неизменной. Найти: 1) сопротивление печи; 2) сколько метров нихромовой проволоки надо взять для обмотки такой печи, если диаметр проволоки 1 мм; 3) мощность печи |
|
бесплатно |
| 10-070 |
Температура водяного термостата объемом V = 1 л поддерживается постоянной при помощи нагревателя мощностью Р = 26 Вт. На нагревание воды тратится 80% этой мощности. На сколько понизится температура воды в термостате за время t = 10 мин, если нагреватель выключить? |
|
бесплатно |
| 10-071 |
Сколько надо заплатить за пользование электрической энергией в месяц (30 дней), если ежедневно в течение времени t = 6 ч горят две 120-вольтовых лампочки, потребляющие ток I = 0,5 А? Кроме того, ежедневно кипятится объем V = 3 л воды. Начальная температура воды t0 = 10 °C. Стоимость 1 кВт·ч энергии принять равной 4 коп. к.п.д. нагревателя ? = 80%. |
|
бесплатно |
| 10-072 |
Электрический чайник содержащий объем V = 600 см3 воды при t0 = 9 °C, забыли выключить. Сопротивление нагревателя чайника R = 16 Ом. Через какое время t после включения вода в чайнике выкипит? Напряжение в сети U = 120 В, к.п.д. нагревателя ? = 60%. |
|
бесплатно |
| 10-073 |
В .ртутном диффузионном насосе в единицу времени испаряется масса mt = 100 г/мин ртути. Каково должно быть сопротивление R нагревателя насоса, если он включается в сеть напряжением U = 127 B? Удельная теплота парообразования ртути q = 296 кДж/кг. |
|
бесплатно |
| 10-074 |
В цепь, состоящую из медного провода площадью поперечного сечения S1 = 3 мм2, включен свинцовый предохранитель площадью поперечного сечения S2 = l мм2. На какое повышение температуры ?t1 медного провода при коротком замыкании цепи рассчитан предохранитель? Считать, что при коротком замыкания вследствие кратковременности процесса все выделившееся тепло идет на нагревание цепи. Начальная температура предохранителя t0 = 17 °С. |
|
бесплатно |
| 10-075 |
Найти количество теплоты Qt, выделяющееся в единицу времени в единице объема медного провода при плотности тока j = 300 кА/м2. |
|
бесплатно |
| 10-076 |
Найти токи Ii в отдельных ветвях мостика Уитстона при условии, что через гальванометр идет ток Iг = 0. Э.д.с. элемента Е = 2 В, сопротивление R1 = 30 Ом, R2 = 45 Ом и R3 = 200 Ом. |
|
бесплатно |
| 10-077 |
Э.д.с. элементов Е1 = 2,l В и Е2 = 1,9 В, сопротивления R1 = 45 Ом, R2 = 10 Ом и R3 = 10 Ом (рис. 42). Найти токи Ii во всех участках цепи.. |
|
бесплатно |
| 10-078 |
Какая разность потенциалов получается на зажимах двух элементов, включенных параллельно, если их э.д.с. равны соответственно Е1 = 1,4 В и Е2 = 1,2В и внутренние сопротивления r1 = 0,6 Ом и r2 = 0,4 Ом? |
|
бесплатно |
