Условие |
Решение
|
Наличие |
| 10-019 |
Имеются два одинаковых элемента с э.д.с. Е = 2 В и внутренним сопротивлением r = 0,3 Ом. Как надо соединить эти элементы (последовательно или параллельно), чтобы получить больший ток, если внешнее сопротивление: а) R = 0,2 Ом; б) R = 16 Ом? Найти ток I в каждом из этих случаев. |
|
бесплатно |
| 10-020 |
Считая сопротивление вольтметра RV бесконечно большим, определяют сопротивление R по показаниям амперметра и вольтметра (рис. 20). Найти относительную погрешность ?R/R найденного сопротивления, если в действительности сопротивление вольтметра равно RV. Задачу решить для RV = 1000 Ом и сопротивления: а) R = 10 Ом; б) R = 100 Ом; в) R = 1000 Ом. |
|
бесплатно |
| 10-021 |
Считая сопротивление амперметра RА бесконечно малым, определяют сопротивление R по показаниям амперметра и вольтметра (рис. 21). Найти относительную погрешность ?R/R найденного сопротивления, если в действительности сопротивление амперметра равно RА. Решить задачу для RА = 0,2 Ом и сопротивления; a) R = l Ом; б) R = 10 Ом; в) R = 100 Ом. |
|
бесплатно |
| 10-022 |
Два параллельно соединенных элемента с одинаковыми э.д.с. Е1 = Е2 = 2 В и внутренними сопротивлениями r1 = l Ом и r2 = 1,5 Ом замкнуты на внешнее сопротивление R = 1,4 Ом (рис. 22). Найти ток I в каждом из элементов и во всей цепи. |
|
бесплатно |
| 10-023 |
Два последовательно соединенных элемента с одинаковыми э.д.с. Е1 = Е2 = 2В и внутренними сопротивлениями r1 = 1 Ом и r2 = 1,5 Ом замкнуты на внешнее сопротивление R = 0,5 Ом. Найти разность потенциалов U на зажимах каждого элемента. |
|
бесплатно |
| 10-024 |
Батарея с э.д.с. Е = 20 В, амперметр и реостаты с сопротивлениями R1 и R2 соединены последовательно (рис. 24). При выведенном реостате R1 амперметр показывает ток I = 8 А, при введенном реостате R1 — ток I = 5 А. Найти сопротивления R1 и R2 реостатов и падения потенциала U1 и U2 на них, когда реостат R1 полностью включен. |
|
бесплатно |
| 10-025 |
Элемент, амперметр и некоторое сопротивление соединены последовательно. Если взять, сопротивление из медной проволоки длиной l = 100 м и поперечным сечением S = 2 мм2, то амперметр показывает ток I1 = l,43 А. Если же взять сопротивление из алюминиевой проволоки длиной l = 57,3 м и поперечным сечением S = 1 мм2, то амперметр показывает, ток I2 = l А. Сопротивление амперметра RA = 0,05 Ом. Найти э.д.с. Е элемента, и его внутреннее сопротивление r. |
|
бесплатно |
| 10-026 |
Определить силу тока, показываемую амперметром в схеме рис. Напряжение на зажимах элемента в замкнутой цепи равно 2,1 В; R1 = 5 Ом, R2 = 6 Ом и R3 = 3 Ом. Сопротивлением амперметра пренебречь |
|
бесплатно |
| 10-027 |
Сопротивления R2 = 20 Ом и R3 = 15 Ом (рис. 26). Через сопротивление R2 течет ток I2 = 0,3 А. Амперметр показывает ток I = 0,8 А. Найти сопротивление R1 |
|
бесплатно |
| 10-028 |
Э.д.с. батареи Е = 100 В, сопротивления R1 = R3 = 40 Ом, R2 = 80 Ом и R4 = 34 Ом (рис. 27). Найти ток I2, текущий через сопротивление R2, и падение потенциала U2 на нем. |
|
бесплатно |
| 10-029 |
Э.д.с. батареи Е = 120 В, сопротивления R3 = 20 Ом и R4 = 25 Ом (рис. 28). Падение потенциала на сопротивлении R1 равно U1 = 40 B. Амперметр показывает ток I = 2 А. Найти сопротивление R2.. . |
|
бесплатно |
| 10-030 |
Батарея с э.д.с. Е = 10 В и внутренним сопротивлением r = 1 Ом имеет к.п.д. ? = 0,8 (рис. 28). Падения потенциала на сопротивлениях R1 и R4 равны U1 = 4 В и U4 = 2 В. Какой ток I показывает амперметр? Найти падение потенциала U2 на сопротивлении R2. |
|
бесплатно |
| 10-031 |
Э.д.с. батареи Е = 100 В, сопротивления R1 = 100 Ом, R2 = 200 Ом и R3 = 300 Ом, сопротивление вольтметра Rv = 2 кОм. Какую разность потенциалов U показывает вольтметр? |
|
бесплатно |
| 10-032 |
Сопротивления R1 = R2 = R3 = 200 Ом, сопротивление вольтметра Rv = 1кОм. Вольтметр показывает разность потенциалов U = 100 B. Найти э.д.с. батареи. |
|
бесплатно |
| 10-033 |
Найти показания амперметра и вольтметра в схемах, изображенных на рис. 30-33. Э.д.с. батареи Е = 110 В, сопротивления R1 = 400 Ом и R2 = 600 Ом, сопротивление вольтметра Rv = 1 кОм. |
|
бесплатно |
| 10-034 |
Амперметр с сопротивлением RA = 0,16 Ом зашунтирован сопротивлением R = 0,04 Ом. Амперметр показывает ток I0 = 8 А. Найти ток I в цепи. |
|
бесплатно |
| 10-035 |
Имеется предназначенный для измерения токов до I = 10 А амперметр с сопротивлением RA = 0,18 Ом, шкала которого разделена на 100 делений. Какое сопротивление R надо взять и как его включить, чтобы этим амперметром можно было измерять ток до I0 = 100 А? Как изменится при этом цена деления амперметра? |
|
бесплатно |
| 10-036 |
Имеется предназначенный для измерения разности потенциалов до U = 30 B вольтметр с сопротивлением Rv = 2 кОм, шкала которого разделена на 150 делений. Какое сопротивление R надо взять и как его включить, чтобы этим вольтметром можно было измерять разности потенциалов до U0 = 75 В? Как изменится при этом цена деления вольтметра? |
|
бесплатно |
| 10-037 |
Имеется предназначенный для измерения токов до I = 15 мА амперметр с сопротивлением RA = 5 Ом. Какое сопротивление R надо взять и как его включить, чтобы этим прибором можно было измерять: а) ток до I0 = 150 мА; б) разность потенциалов до U0 = 150 В? |
|
бесплатно |
| 10-038 |
Имеется 120-вольтовая электрическая лампочка мощностью Р = 40 Вт. Какое добавочное сопротивление R надо включить последовательно с лампочкой, чтобы она давала нормальный накал при напряжении в сети U0 = 220 В? Какую длину l нихромовой проволоки диаметром d = 0,3 мм надо взять, чтобы получить такое сопротивление? |
|
бесплатно |
| 10-039 |
Имеются три 110-вольтовых электрических лампочки, мощности которых P1 = P2 = 40 Вт и Р3 = 80 Вт. Как надо включить эти лампочки, чтобы они давали нормальный накал при напряжении в сети U0 = 220 В? Начертить схему. Найти токи I1, I2 и I3, текущие через лампочки при нормальном накале. |
|
бесплатно |
| 10-040 |
В лаборатории, удаленной от генератора на расстояние l = 100 м, включили электрический нагревательный прибор, потребляющий ток I = 10 А. На сколько понизилось напряжение U на зажимах электрической лампочки, горящей в этой лаборатории, если сечение медных подводящих проводов S = 5 мм2? |
|
бесплатно |
| 10-041 |
От батареи с э.д.с. Е = 500 В требуется передать энергию на расстояние l = 2,5 км. Потребляемая мощность Р = 10 кВт. Найти минимальные потери мощности ?Р в сети, если диаметр медных подводящих проводов d = 1,5 см. |
|
бесплатно |
| 10-042 |
От генератора с э.д.с. Е = 110 В требуется передать энергию на расстояние l = 250 м. Потребляемая мощность Р = 1 кВт. Найти минимальное сечение S медных проводящих проводов, если потери мощности в сети не должны превышать 1%. |
|
бесплатно |
| 10-043 |
В цепь включены последовательно медная и стальная проволоки одинаковых длины и диаметра. Найти: а) отношение количеств теплоты, выделяющихся в этих проволоках; б) отношение падений напряжений на этих проволоках |
|
бесплатно |
| 10-044 |
В цепь включены параллельно медная и стальная проволоки одинаковых длины и диаметра. Найти: а) отношение количеств теплоты, выделяющихся в этих проволоках; б) отношение падений напряжений на этих проволоках |
|
бесплатно |
| 10-045 |
Элемент с э.д.с. Е = 6 В дает максимальный ток I = 3 А. Найти наибольшее количество теплоты Q?, которое может быть выделено во внешнем сопротивлении в единицу времени. |
|
бесплатно |
| 10-046 |
Батарея с э.д.с. Е = 240 В и внутренним сопротивлением r = 1 Ом замкнута на внешнее сопротивление R = 23 Ом. Найти полную мощность Р0, полезную мощность Р и к.п.д. ? батареи. |
|
бесплатно |
| 10-047 |
Найти внутреннее сопротивление r генератора, если известно, что мощность Р, выделяющаяся во внешней цепи, одинакова при внешних сопротивлениях R1 = 5 Ом и R2 = 0,2 Ом. Найти к.п.д. ? генератора в каждом из этих случаев. |
|
бесплатно |
| 10-048 |

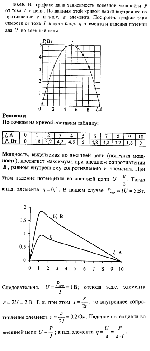

На рис. 34 дана зависимость полезной мощности Р от тока I в цепи. По данным этой кривой найти внутреннее сопротивление r и э.д.с. Е элемента. Построить график зависимости от тока I в цепи к.п.д. ? элемента и падения потенциала U во внешней цепи. |
|
бесплатно |
